Bastelidee: eine einfachte DC Netznachbildung
                         für pre-compliance EMV Messung

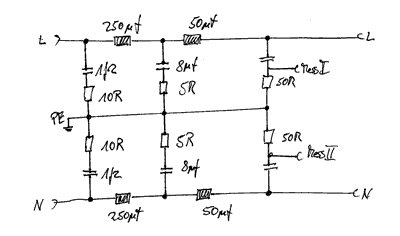

Schaltbild AC Netznachbildung
Netznachbildungen werden in der Funkstörmesstechnik zur Messung der Leitungsgebundenen Störspannung eingesetzt.

Die links abgebildete Schaltung einer AC Netznachbildung stellt dabei eine genormte Nachbildung der Impedanz einer Stromversorgung im Messkreis zur Verfügung. Mit einer Netznachbildung ist es leicht möglich durch den Vergleich von reproduzierbaren Messergebnissen die Auswirkung von Designänderungen In Bezug auf die Störauskopplung zu erkennen.

Die drei Funktionen der Netznachbildung sind dabei:
- die Impedanz Trennung der nieder­impedanten Stromversorgung vom Stromkreis des Prüflings
- das aus Filtern von Netzseitigen Störungen
- ein impedanz­richtiger Abschluss des Messsignals zum Messempfänger.

Für übliche 50 Ohm Messempfänger werden im einphasig Niederspannungsnetzes Netznachbildungen mit 50µH+5R¦¦50R Anpassung eingesetzt. Im Schaltbild ist die Standardnetznachbildung nach EN 55016-1-2 für 150 kHz bis 30 MHz Frequenzbereich gezeigt. Zur Netzseite wird der Messkreis mit dem Tiefpass 250µH-1,2µF-10R entkoppelt. Eine im Netz vorhandenen hochfrequenten Störspannungen kann so nicht das Signal am Messempfänger beeinflussen. Zu diesem Aufbau sind im Handel zahlreiche Ein- und Dreiphasige Ausführungen in vielfältigen Leistungsklassen zu beziehen

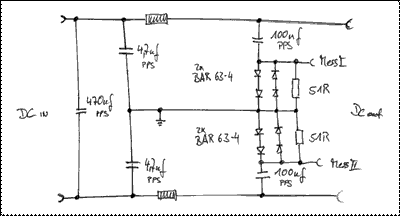

Bei Messungen der Störspannungen auf DC Versorgungsleitungen ist kein Messaufbau mit einer Netznachbildung vorgegeben. Die Messung wird hier meist mit speziellen HF-Tastkopf oder mit einem HF-Stromwandler (Stromzange) vorgenommen. Schaltbild DC Netznachbildung Im Hinblick auf eine Reproduzierbarkeit der Ergebnisse ist aber auch für Messungen an den DC-Leitungen eine Netznachbildung von Vorteil. Aus dem Bereich der Solarinverter und Elektromobilität kamen die Impulse zur Normung von DC-Netznachbildungen. DC Netznachbildungen sind daher meist für hohe Leistungsklassen ausgelegt. Die nebenstehende Abbildung zeigt eine einfache Schaltung einer DC-Netznachbildung für die pre-compliance EMV Messung leitungsgebundener Störaussendungen in Gleichspannungsnetzen. Beide Versorgungsleitungen Leitungen können an separaten Abgriffen gemessen werden. Für die Entwicklungsbegleitende Messungen wird die Netznachbildung zwischen dem Prüfling und seiner Standard Stromversorgung ein geschleift. auf einen Tiefpass zur Trennung der Versorgungsseite vom Messkreis wurde verzichtet. Besteht der Verdacht das die Störung aus der Stromversorgung generiert wird kann diese wahlweise auch durch ein linear geregeltes Netzteil oder Batterie ersetzt werden. Die Dioden am Messausgang dienen dem Schutz des Messeingangs am Spektrumanalysator. Wenn dessen Messeingang gegen Überlastung gesichert ist können sie auch entfallen.

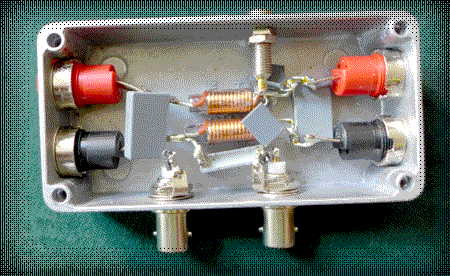

Gehäuse offen DC Netznachbildung
In der nebenstehenden Abbildung ist die oben abgebildete Schaltung der DC-Netznachbildung freiverdrahtet in ein Hosentaschengroßes 60mmx100mm Alu Gehäuse eingebaut. In Netznachbildungen sollten wegen der linearen Eigenschaften besser Luftspulen eingesetzt werden. Die hier verwendete Stabdrossel ist ein Kompromiss und ist der Gehäusegröße geschuldet. Die Kondensatoren (Metallized Polyphenylene-Sulphide) sind Kunststoff-Folienkondensatoren mit niedrigen Verlustfaktor und hoher Kapazitätsstabilität. Die Box hat sich bei pre-compliance EMV Messung bewährt, auch wenn EMV-Messtechniker eher sehr verhaltene Begeisterung zeigen.

Einen Preis zu gewinnen war nicht der Ansatz. Mein Ziel: Mit geringem Kostenaufwand einen Messaufbau für untereinander vergleichbare Messung erhalten habe ich erreicht.
